一般的線性位移傳感器，所設定的有效行程都會較其所標規格略長，其因廠家要確保所設定的長度一定能覆蓋客戶所要求的長度。因此傳感器在安裝后，一定要作出校準。校準步驟如下：

        1）先把機臺移動到其起始點，然后把傳感器相對讀數記下。\

        范例：在起始點，傳感器讀數 = 0.2V

        2）把機臺移動到另一位置，然后測量其實際行程和記錄傳感器的相對讀數。

        范例：實際行程 = 98mm，傳感器讀數 = 9.5V

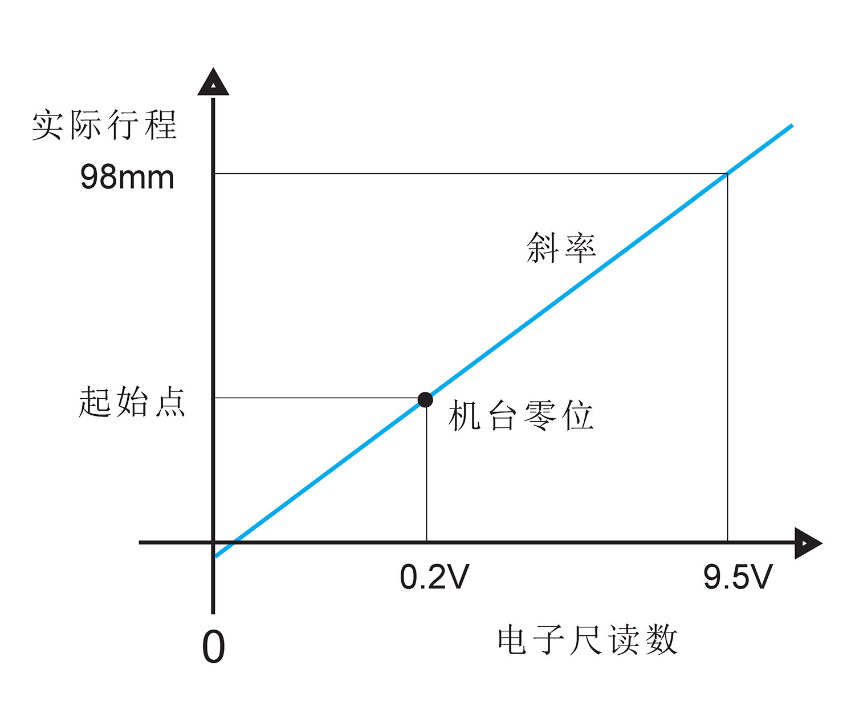

        3）計算校準“斜率”

        斜率=（實際行程）/（傳感器實際行程讀數-傳感器起始點讀數）

        范例：斜率=（98mm）/（9.5V-0.2V）

        斜率=10.537

        4）計算校準“機臺零位”

        機臺零位=（斜率）/（傳感器始點讀數）

        范例：機臺零位=（10.537）/（0.2V）

        機臺零位=2.106

        5）代入以下方程式計算實際機臺位移

        位移=（斜率）x（傳感器讀數）-（機臺零位）

        范例：位移=（10.537）x（傳感器讀數）-（2.106）
