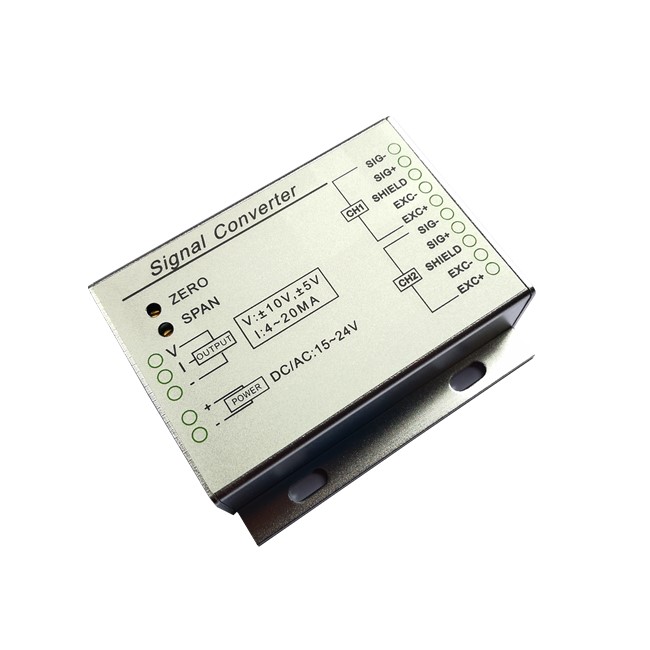

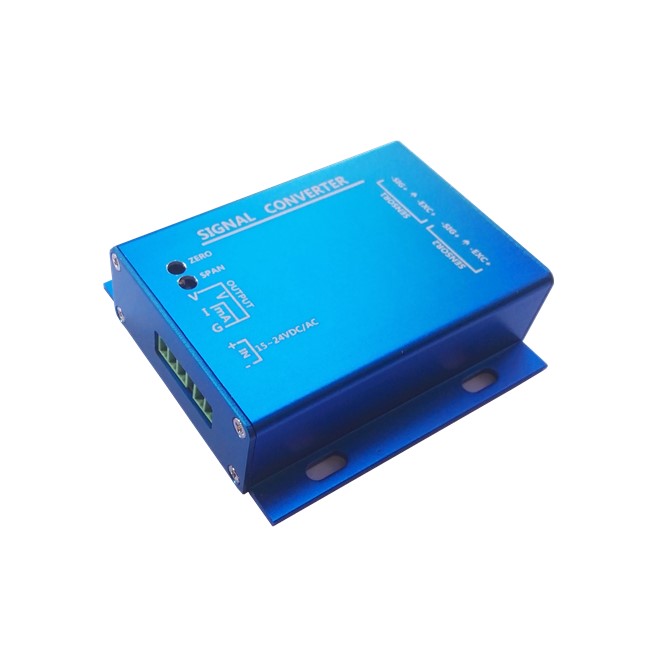

     Q8系列信號轉換器採用鋁合金外殼,外觀更精美採用原裝進口芯片,性能更保障.內部採用原裝高性能器件,將感測器輸出信號進行精密放大內部進行穩壓,恒流供橋、電壓電流轉換、阻抗適配、線性補償、溫度補償?shù)取⒘W(xué)量轉換成標準電流、電壓信號輸出，可切換±5v 0~±10v ?？芍苯优c自動控制設備PLC 單片機上位機終端等介面或者電腦聯網。具備標準信號外調零、外調增益功能，輸入過壓保護，輸出短路保護。

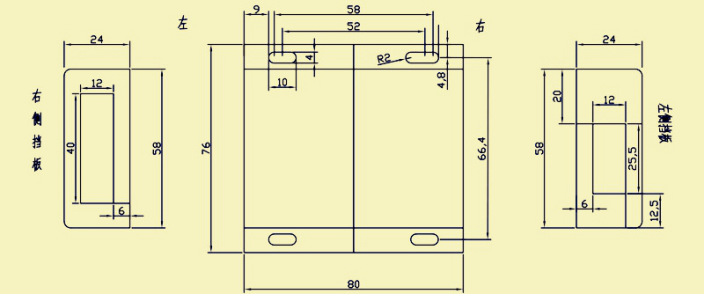

尺寸圖

功能參數：

A、輸入范圍寬，0.8~6mV/V 能配接大部分應變橋式感測器

B、負載能力強可以接配4只350Ω感測器

C、採用原裝進口電子元器件，回應頻率高,長期穩定性好精度達到±0.05%FS

D、輸入電源反接保護盒輸出短路保護

E、供電電源18~30VDC (推薦

F、適用于壓力拉壓力扭矩張力等各種應變橋式感測器

技術參數:

輸入靈敏度：0.8~6 mv/v

激勵電壓：18~30VDC

感測器激勵電壓：±12VDC

綜合精度：≤±0.05%FS

額定輸出：0~5v、0~10v、0~±5v、0~±10v、 0~20mA 0~10mA、4~20mA RS485/232通信輸出

（以上所有信號可切換，無需返廠）採樣頻率：≥1khz

工作溫度：-30℃~ 85℃

防護等級：IP64

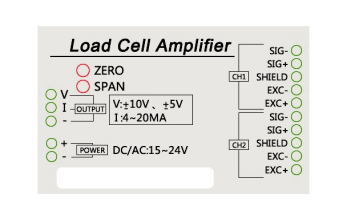

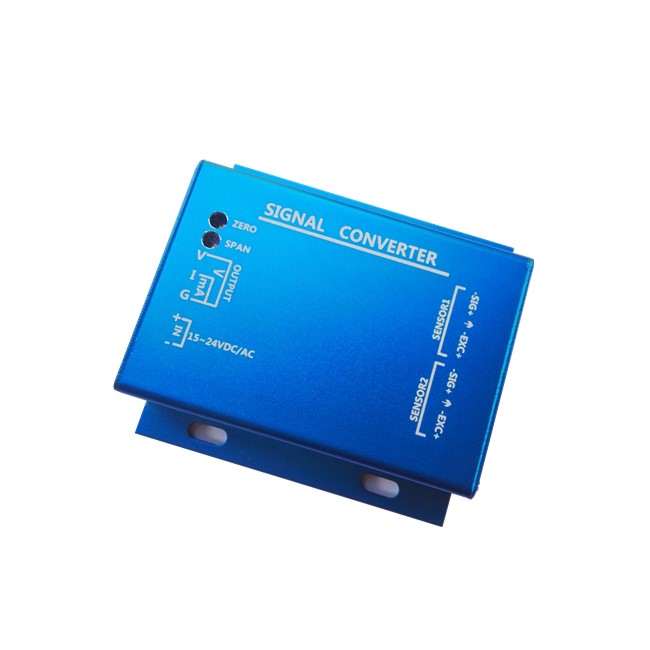

接線方法：

使用方法：

1、按照接線要求接好線

2、給變送器接通規定大小直流電源

3、接上感測器，在安裝好空載的情況下通過零點 ZERO 調整電位器

將其調整到對應的零點輸出值 （例如:0~10v輸出即調整到0.000v）

4、調整好零點以后，將感測器加負載（最好為量程的最大值），然后調整 SPAN 增益電位器到相應的值 （例如：0~10v輸入即調整為10.000v）也可以根據需要調整到任意值。

5、參數調整完畢（最好重複校準2-3次）并確認后斷開供電電源。

6、用蠟或指甲油等凝固劑封住調節電位器螺絲防止抖動造成誤差。

溫馨提示：

從安全角度考慮建議如下操作：

用測試儀器確定輸入電源大小，通電后不接感測器測試拱橋電壓是否滿足感測器要求。
